Vaciado automático de aguas grises en autocaravanas: válvulas eléctricas, cámaras y sistemas de control

En muchas autocaravanas el vaciado de aguas grises sigue realizándose mediante una válvula manual situada bajo el vehículo. La operación suele ser sencilla, pero no siempre cómoda: hay que detenerse, bajar, localizar la arqueta, posicionar la autocaravana, agacharse y accionar manualmente la válvula.

Un sistema eléctrico permite simplificar considerablemente esta operación. El objetivo es poder abrir y cerrar el depósito de aguas grises mediante un accionamiento eléctrico, evitando tener que manipular la válvula debajo del vehículo cada vez que se utiliza un punto de vaciado.

La instalación puede ser básica, con una válvula eléctrica y un interruptor, o más completa: válvula eléctrica, pulsador en cabina, cámara situada en los bajos y monitor en el puesto de conducción. Así el conductor puede posicionar la salida sobre la rejilla del área de autocaravanas y realizar el vaciado desde la cabina, siempre en puntos habilitados para ello.

¿Qué aprenderás?

• Qué son las aguas grises y cómo se vacían normalmente.
• Diferencias entre válvula manual, válvula eléctrica y sistemas con cámara.
• Qué tipos de válvulas pueden utilizarse.
• Qué hay que revisar antes de instalar una válvula eléctrica aguas grises.
• Cómo funciona el control desde cabina.
• Por qué una cámara inferior puede facilitar el posicionamiento.
• Qué medidas de seguridad ayudan a evitar aperturas accidentales.
• Qué mantenimiento necesita una instalación de vaciado eléctrico camper.

---

¿Qué es el vaciado automático de aguas grises?

Las aguas grises son las aguas usadas procedentes normalmente del fregadero, lavabo y ducha de la autocaravana o camper. No son aguas negras del WC, pero siguen siendo aguas residuales y deben vaciarse siempre en instalaciones autorizadas, áreas de servicio o puntos habilitados para este uso.

En un vehículo vivienda, estas aguas se almacenan en el depósito de aguas grises. Desde ahí salen por una conducción hasta una válvula y una boca de vaciado. El recorrido básico es:

Depósito → tubería → válvula → salida de vaciado.

En un sistema tradicional, la válvula suele abrirse mediante una palanca, tirador o guillotina manual situada en los bajos o en un lateral inferior del vehículo. En un sistema eléctrico, un motor o actuador realiza el movimiento de apertura y cierre cuando el usuario acciona un interruptor.

La diferencia principal no está en que el vaciado sea automático por sí solo, sino en que el accionamiento deja de ser manual. En instalaciones más completas se añade una cámara para ver la rejilla y un monitor en cabina para colocar el vehículo con mayor precisión.

---

Válvula manual vs válvula eléctrica

Aspecto	Válvula manual	Válvula eléctrica
Accionamiento	Palanca, tirador o guillotina manual	Motor o actuador eléctrico
Comodidad	Requiere bajar y acceder a la válvula	Puede accionarse desde un punto más cómodo
Instalación	Más sencilla y habitual	Requiere montaje mecánico y conexión eléctrica
Mantenimiento	Limpieza y revisión de juntas	Limpieza, juntas, cableado y motor
Coste	Normalmente menor	Mayor por componentes y mano de obra
Control desde cabina	No de forma directa	Sí, si se instala el mando adecuado
Automatización	Muy limitada	Permite integrar testigos, pulsadores o cámaras

Una válvula manual puede seguir siendo la mejor opción en vehículos sencillos, con buen acceso y uso ocasional. Una válvula eléctrica puede interesar cuando la válvula original está en una posición incómoda, cuando se viaja con frecuencia o cuando se quiere integrar un sistema de control desde cabina.

No existe una respuesta universal. La elección depende del vehículo, del espacio disponible, del tipo de depósito y de cómo se utilice la autocaravana.

Tipos de válvulas para el vaciado

Válvula de guillotina manual

Es el sistema tradicional. Una compuerta se desplaza para abrir o cerrar el paso del agua. Es simple, robusto y fácil de entender, aunque puede resultar incómodo si está situado en una zona baja o poco accesible.

Válvula de guillotina con actuador eléctrico

Mantiene el concepto de compuerta, pero incorpora un motor que realiza el movimiento. El usuario acciona un interruptor y el actuador abre o cierra la válvula. En este tipo de solución conviene comprobar que exista posibilidad de apertura manual de emergencia.

Válvula eléctrica integrada

Algunos sistemas están diseñados directamente para accionamiento eléctrico. En estos casos hay que revisar diámetro, tipo de conexión, tensión de alimentación, estanqueidad, protección frente al agua y compatibilidad con el depósito de aguas grises.

Adaptación eléctrica de una instalación existente

En determinados vehículos puede conservarse parte de la instalación original y adaptar un accionamiento eléctrico, siempre que sea técnicamente compatible. Esta opción exige estudiar bien los diámetros, la posición del motor, el espacio para el movimiento, la estanqueidad de las uniones y la protección eléctrica.

Los puntos clave son el diámetro de la tubería, el sistema de conexión, los materiales, la resistencia al agua, la ubicación del motor, la protección frente a humedad y la posibilidad de desbloqueo si aparece una avería.

---

Marcas y soluciones del mercado

En el sector caravaning existen fabricantes especializados en saneamiento, tuberías, depósitos, válvulas y accesorios de agua. Valterra, por ejemplo, comercializa sistemas de válvula eléctrica para residuos de RV en medidas habituales como 1-1/2 pulgadas y 3 pulgadas. Reich es otro fabricante conocido en sistemas de agua y vaciado para caravanas y autocaravanas.

Otras marcas muy presentes en el mundo camper, como Thetford, Dometic o Fiamma, cuentan con productos de saneamiento, depósitos, accesorios o equipamiento relacionado, pero no conviene atribuirles una válvula eléctrica concreta sin revisar el catálogo disponible para cada mercado y aplicación.

En la práctica, la elección depende más de la compatibilidad técnica que del logotipo: diámetro, tipo de depósito, espacio disponible, tensión de alimentación, sistema de tuberías, facilidad de mantenimiento y posibilidad de accionar la válvula manualmente en caso de fallo.

---

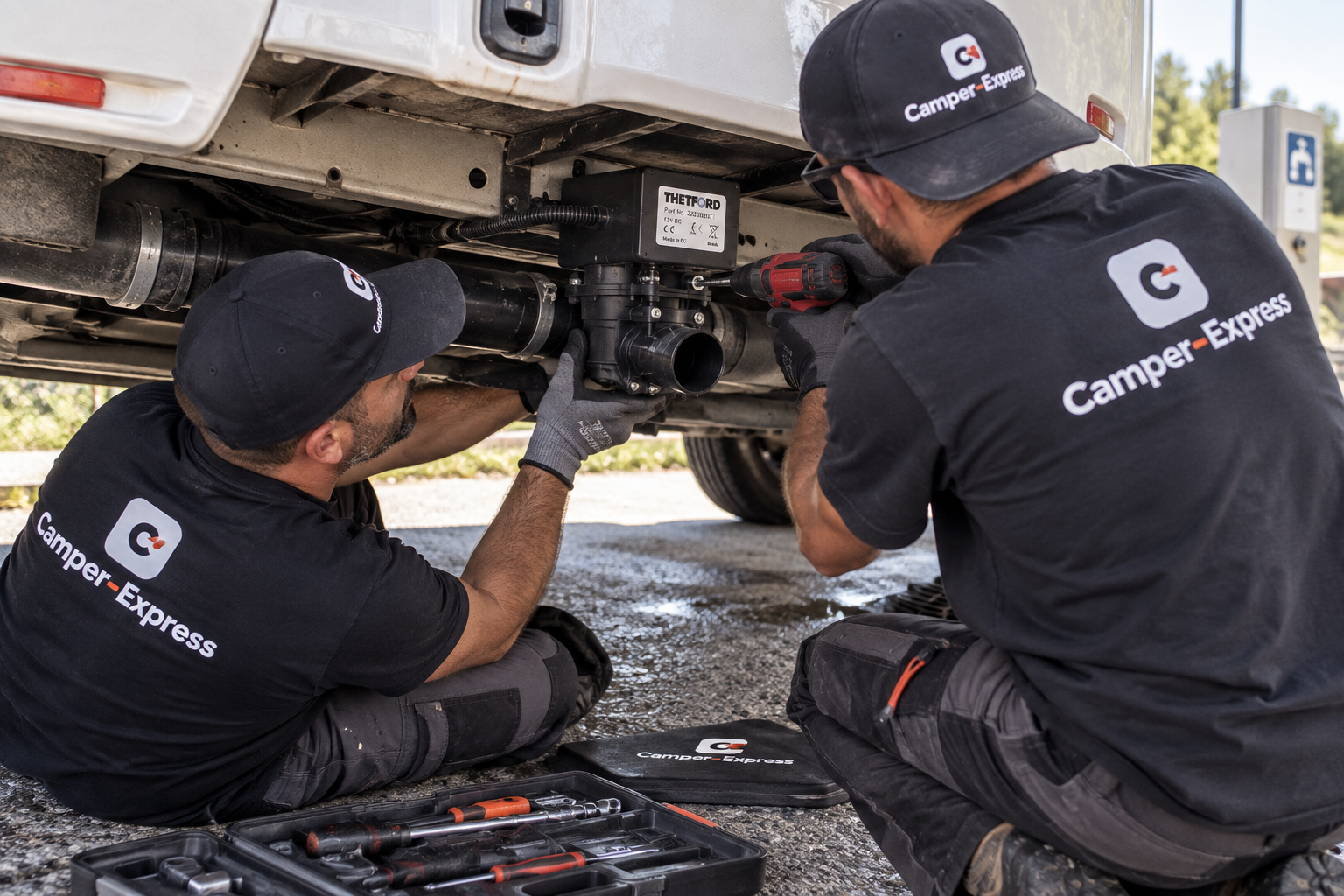

Instalación de una válvula eléctrica

La instalación debe plantearse de forma profesional. No basta con sustituir una pieza por otra: hay que revisar depósito, tuberías, cableado, protecciones y accesibilidad futura.

Un proceso habitual incluye:

1. Inspección del depósito y tuberías.
2. Elección de la válvula compatible.
3. Elección de la ubicación.
4. Adaptación de la conducción si es necesaria.
5. Instalación mecánica.
6. Alimentación a 12 V.
7. Protección mediante fusible.
8. Instalación del interruptor.
9. Comprobación de apertura y cierre.
10. Prueba de estanqueidad.

La alimentación debe realizarse con secciones de cable adecuadas, conectores preparados para automoción y protección frente a humedad. También conviene evitar que el actuador quede expuesto a golpes, proyecciones o zonas donde pueda acumularse suciedad.

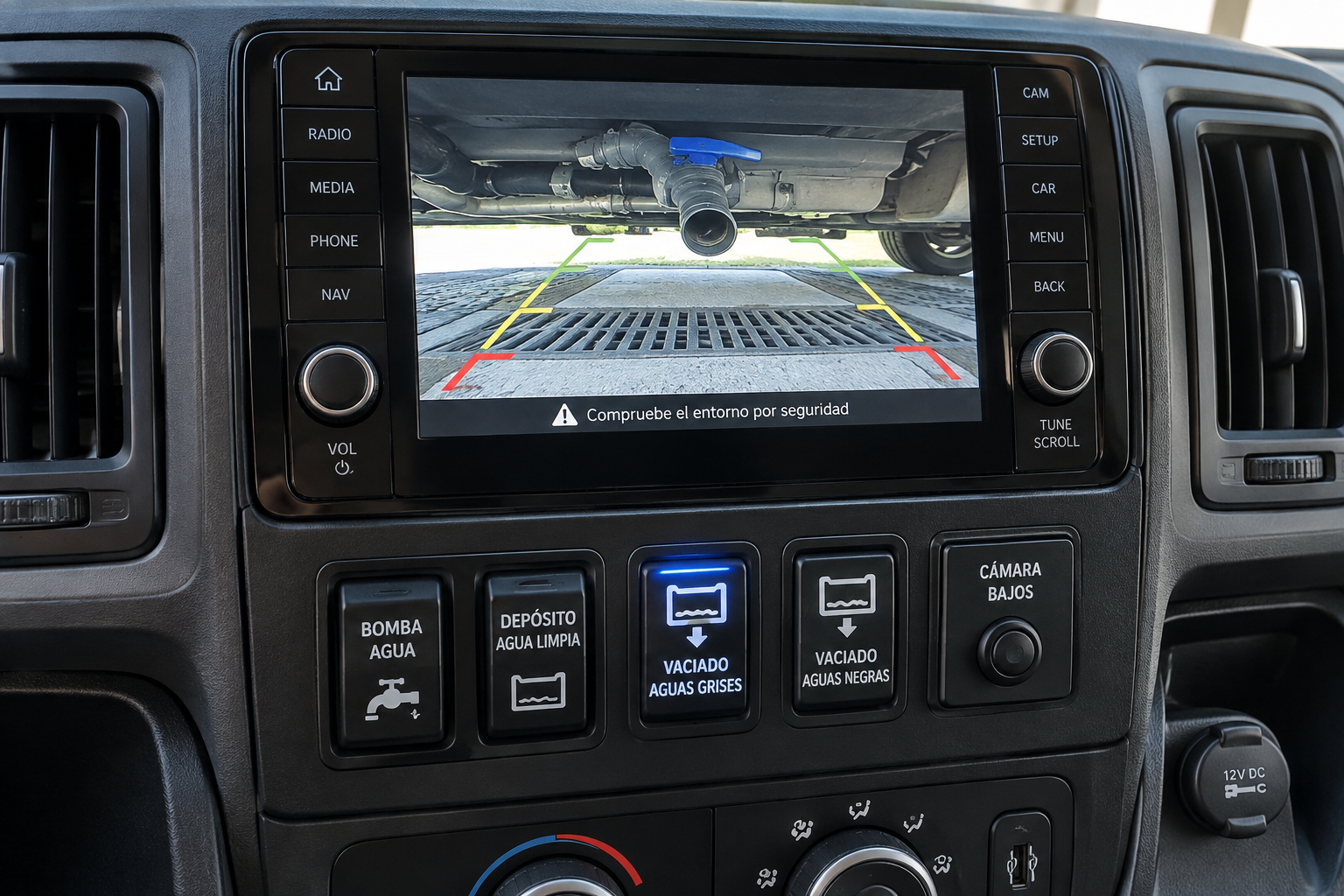

Control desde la cabina

Una de las mejoras más cómodas consiste en llevar el control al salpicadero o a una zona accesible desde el puesto de conducción. El funcionamiento puede plantearse de forma sencilla:

CERRAR ← VÁLVULA → ABRIR

La clave es evitar accionamientos accidentales. Para ello pueden utilizarse interruptores protegidos, pulsadores mantenidos, indicadores luminosos, testigos de válvula abierta o integración en un panel de control centralizado.

Un pulsador mantenido obliga a mantener la acción durante la apertura o cierre. Un interruptor con tapa evita toques involuntarios. Un indicador luminoso ayuda a recordar que la válvula está abierta. Cada solución debe elegirse según el vehículo y la forma de uso.

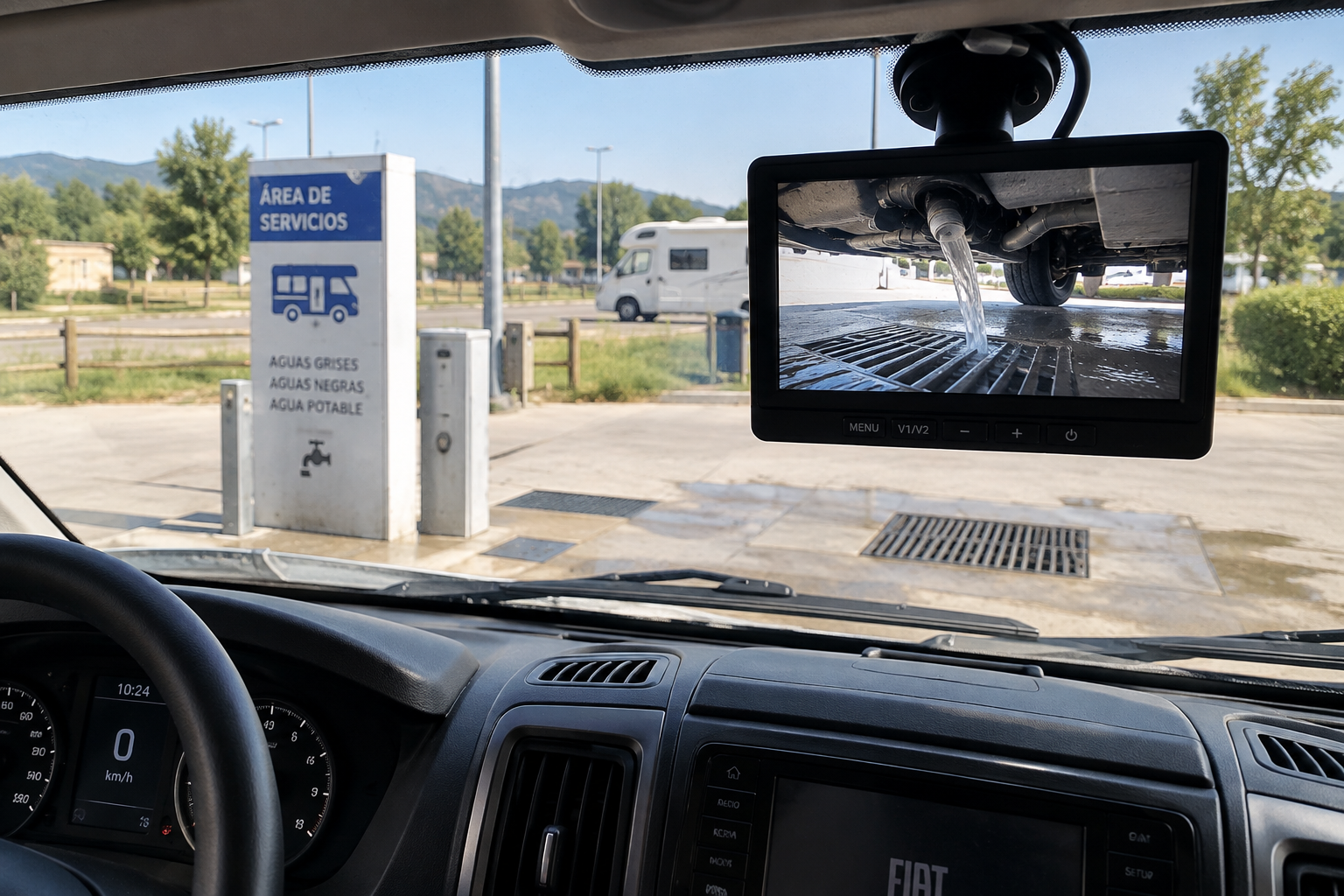

Cámara para posicionar el desagüe

Cuando la válvula se acciona desde la cabina aparece una pregunta importante: ¿cómo saber si la salida está exactamente sobre la rejilla o arqueta de vaciado?

Una pequeña cámara instalada en los bajos puede resolver este problema. La idea es sencilla:

Cámara bajo vehículo

↓

Monitor en cabina

↓

Posicionamiento sobre rejilla

↓

Apertura de válvula

↓

Vaciado

La cámara debe ser resistente al agua, estar situada en una zona protegida y ofrecer un ángulo de visión útil. En algunos casos conviene añadir iluminación o elegir una cámara con buen rendimiento en zonas oscuras, ya que muchas áreas de servicio tienen poca luz o la rejilla queda en sombra.

El monitor puede ser independiente o, si el vehículo lo permite, integrarse en una pantalla multimedia con entrada compatible. Lo importante es que el conductor tenga una referencia clara de la salida y pueda maniobrar lentamente hasta quedar sobre el punto autorizado.

El sistema completo

La solución más completa combina válvula eléctrica + cámara inferior + monitor + mando en cabina. Bien instalada, permite realizar el vaciado de manera cómoda y controlada.

La experiencia de uso sería:

1. Entrar en el área de servicios.
2. Activar la cámara.
3. Visualizar la rejilla o arqueta.
4. Avanzar lentamente.
5. Colocar la salida sobre el punto de vaciado.
6. Detener completamente el vehículo.
7. Accionar la válvula.
8. Comprobar visualmente el vaciado.
9. Cerrar la válvula.
10. Verificar que ha quedado cerrada antes de abandonar el área.

Este tipo de instalación no debe entenderse como una autorización para verter fuera de lugar. Las aguas grises deben vaciarse siempre en puntos habilitados.

Seguridad: evitar aperturas accidentales

Un sistema eléctrico debe diseñarse para minimizar aperturas involuntarias. Una válvula que se abre por error puede causar vertidos indebidos, malos olores, manchas y problemas legales si el vehículo no está sobre un punto autorizado.

Conviene estudiar pulsadores protegidos, interruptores con tapa, indicadores LED, sistemas que solo funcionen con el vehículo detenido, fusibles, relés cuando sean necesarios, protección frente a humedad y conexiones adecuadas para automoción.

También es recomendable que el conductor pueda saber si la válvula está abierta o cerrada. Un testigo o indicador de posición aporta mucha tranquilidad, especialmente si el accionamiento se realiza desde la cabina y la válvula no se ve directamente.

¿Se puede instalar en cualquier autocaravana?

Depende del vehículo. Hay instalaciones prácticamente directas y otras que exigen fabricar soportes, modificar parte de la conducción o buscar una ubicación alternativa para el actuador.

Antes de proponer una válvula aguas grises autocaravana hay que analizar ubicación del depósito, diámetro de salida, espacio alrededor de la válvula, altura libre al suelo, recorrido de tuberías, instalación eléctrica disponible, accesibilidad y protección del actuador.

En campers pequeñas, el espacio puede ser el principal límite. En autocaravanas grandes, el reto suele estar en la distancia hasta la cabina, el recorrido del cableado y la protección de los componentes bajos.

---

Mantenimiento

Una válvula eléctrica necesita mantenimiento periódico, igual que cualquier elemento instalado en una zona expuesta a agua, suciedad y vibraciones.

Conviene limpiar periódicamente la zona de vaciado, revisar juntas, comprobar fugas, verificar que la válvula completa el movimiento de apertura y cierre, inspeccionar cableado, revisar conectores y comprobar que la protección frente a humedad sigue en buen estado.

También es buena práctica accionar periódicamente la válvula para evitar agarrotamientos, especialmente si el vehículo pasa largas temporadas parado.

---

Problemas habituales

Problema	Posibles causas
La válvula no abre	Falta de alimentación, fusible, interruptor, motor bloqueado o suciedad
La válvula no cierra	Residuos en la compuerta, fallo del actuador, ajuste incorrecto o baja tensión
El motor funciona pero la compuerta no se mueve	Mecanismo desacoplado, pieza dañada o bloqueo interno
La válvula pierde agua	Junta deteriorada, suciedad en el asiento, unión mal sellada o deformación
El accionamiento funciona de manera intermitente	Conector flojo, humedad, cable dañado o caída de tensión
El monitor no muestra imagen	Alimentación, entrada incorrecta, cámara dañada o cable de vídeo defectuoso
La cámara está sucia	Salpicaduras, barro, cal o ubicación demasiado expuesta
La válvula queda bloqueada por residuos	Falta de limpieza, depósito con sólidos o compuerta contaminada

Estos síntomas no permiten diagnosticar automáticamente una avería. Lo recomendable es revisar el sistema completo antes de sustituir piezas.

---

¿Cuándo merece la pena?

El vaciado automático autocaravana puede resultar especialmente útil para viajeros frecuentes, autocaravanas grandes, usuarios que utilizan muchas áreas de servicio, vehículos con la válvula situada en una posición incómoda o instalaciones donde se quiera integrar cámara vaciado autocaravana y control desde cabina.

También puede ser interesante para quien busca simplificar operaciones habituales sin convertir cada parada de servicio en una maniobra incómoda. Aun así, no es una mejora imprescindible para todos los vehículos. Si la válvula manual está bien situada y el uso es ocasional, puede seguir siendo suficiente.

---

Preguntas frecuentes

¿Se puede sustituir una válvula manual por una eléctrica?

En muchos casos sí, pero hay que comprobar diámetro, espacio disponible, tipo de conexión y accesibilidad para mantenimiento.

¿Funciona a 12 V?

Muchas soluciones para autocaravanas trabajan a 12 V, aunque siempre hay que revisar las especificaciones del fabricante y proteger correctamente la instalación.

¿Qué ocurre si falla el motor?

Depende del modelo. Algunas válvulas permiten accionamiento manual de emergencia; otras pueden requerir desmontaje o intervención técnica.

¿Se puede abrir manualmente?

Debe comprobarse antes de elegir la válvula. La posibilidad de apertura manual es muy recomendable en un vehículo de viaje.

¿Necesita mantenimiento?

Sí. Revisión de juntas, limpieza, comprobación de movimiento, cableado y conectores.

¿Puede instalarse una cámara debajo de la autocaravana?

Sí, siempre que sea una cámara adecuada para exterior, situada en una zona protegida y con cableado correctamente instalado.

¿Puedo utilizar la pantalla multimedia del vehículo?

A veces sí, si la pantalla dispone de una entrada compatible y permite activar la imagen cuando se necesita. En otros casos es más sencillo instalar un monitor independiente.

¿Se puede saber desde la cabina si la válvula está abierta?

Sí, mediante testigos luminosos, indicadores de posición o sistemas de control diseñados para mostrar el estado de la válvula.

¿Es necesario modificar el depósito?

No siempre. Muchas instalaciones trabajan sobre la salida existente, pero algunos vehículos pueden requerir adaptar la conducción.

¿Se puede instalar en una camper además de una autocaravana?

Sí, siempre que haya espacio suficiente, una salida compatible y posibilidad de proteger correctamente el actuador y el cableado.

¿Dónde deben vaciarse las aguas grises?

Siempre en áreas de servicio, campings o puntos habilitados para el vaciado de aguas grises. No deben verterse en la vía pública, cunetas, campo, aparcamientos ni desagües no autorizados.

Conclusión

Un sistema de vaciado eléctrico puede hacer más cómoda una operación muy habitual en autocaravanas y campers. La clave está en plantearlo bien: válvula compatible, instalación protegida, control claro desde cabina, posibilidad de mantenimiento y, si se busca el máximo confort, cámara inferior para posicionar la salida sobre el punto de vaciado.
