Instalaciones eléctricas en autocaravanas y campers: la importancia de un dimensionado correcto para evitar averías e incendios

La instalación eléctrica de una autocaravana, camper o caravana ya no es un conjunto sencillo de luces, una bomba de agua y una batería auxiliar. Cada vez es más habitual incorporar baterías de litio, inversores de alta potencia, cargadores DC-DC, reguladores solares, placas fotovoltaicas, neveras de compresor, calefacciones, routers, televisores y pequeños electrodomésticos.

Esa evolución ha mejorado mucho la autonomía, pero también ha elevado las exigencias técnicas. Una instalación eléctrica autocaravana puede funcionar aparentemente bien durante unos días y, aun así, esconder caídas de tensión, conexiones calientes, fusibles mal seleccionados o cables trabajando por encima de lo recomendable.

El problema es que la electricidad no siempre avisa de forma evidente. A veces el síntoma llega tarde: olor a plástico, un conector deformado, un fusible que se funde, un equipo que se apaga o una zona caliente dentro de un mueble. Por eso una instalación profesional no consiste simplemente en conectar aparatos, sino en estudiar el sistema completo y dimensionar cada elemento.

¿Qué aprenderás?

• Qué significa dimensionar correctamente una instalación eléctrica camper.
• Por qué la sección de cable autocaravana no puede elegirse al azar.
• Cómo influyen potencia, intensidad, tensión, longitud del cable y caída de tensión.
• Qué papel tienen los terminales, el crimpado y los pares de apriete.
• Para qué sirven los fusibles para autocaravanas y dónde deben ubicarse.
• Por qué hay que respetar las especificaciones de fabricantes como Victron Energy, Votronic o Dometic.
• Qué revisar al instalar baterías de litio, inversores, reguladores solares y cargadores DC-DC.
• Qué señales indican que una instalación necesita una revisión profesional.
• Por qué un presupuesto profesional puede ser más alto que un montaje improvisado.

---

¿Qué significa dimensionar correctamente una instalación eléctrica?

Dimensionar una instalación es calcular y seleccionar sus elementos para que trabajen dentro de límites seguros. En una autocaravana no basta con saber que un equipo funciona a 12 V. Hay que conocer la potencia que consume, la intensidad que circulará, la longitud real de los conductores, la sección del cable, el tipo de aislamiento, el recorrido, la ventilación, la protección y la forma en la que se usará.

La potencia se mide en vatios. La intensidad se mide en amperios. La tensión habitual en muchas instalaciones auxiliares es de 12 V, aunque también existen sistemas a 24 V o equipos a 230 V alimentados mediante inversor. Cuando la tensión es baja, la intensidad necesaria para alimentar consumos grandes aumenta mucho. Esa es una de las razones por las que el dimensionado de cables de 12 V exige especial cuidado.

También hay que considerar la caída de tensión. Todo cable ofrece cierta resistencia. Cuanto mayor es la distancia y menor es la sección, mayor puede ser la pérdida. En consumos sensibles, esa caída puede hacer que un equipo funcione mal, se desconecte o fuerce otros componentes.

No existe una sección universal válida para todos los equipos. Dos instalaciones con el mismo inversor pueden necesitar soluciones distintas si cambia la distancia a la batería, el recorrido del cableado, el tipo de cable, la temperatura o el modo de uso.

La importancia de utilizar cables con la sección adecuada

Un cable demasiado fino puede parecer una forma rápida de ahorrar, pero en electricidad de automoción ese ahorro puede salir muy caro. Si por un conductor circula más intensidad de la que puede soportar en condiciones seguras, el cable se calienta. Ese calentamiento puede deteriorar el aislamiento, aumentar las pérdidas eléctricas, provocar caídas de tensión y dañar equipos conectados.

Un ejemplo sencillo ayuda a entenderlo. Un inversor de 2.000 W conectado a una batería de 12 V puede demandar más de 180 A, dependiendo de la tensión real de la batería, la eficiencia del inversor y el pico de arranque del aparato conectado. No es comparable con alimentar una tira LED o una bomba de agua pequeña.

En estos consumos, el recorrido debe estudiarse con cuidado. La distancia entre batería e inversor, la protección elegida, los terminales y la calidad de las conexiones forman parte del cálculo. Por eso no sería responsable recomendar una sección concreta sin conocer las condiciones de la instalación.

Una instalación bien dimensionada reduce pérdidas, mejora la estabilidad de los equipos y evita que los cables trabajen al límite.

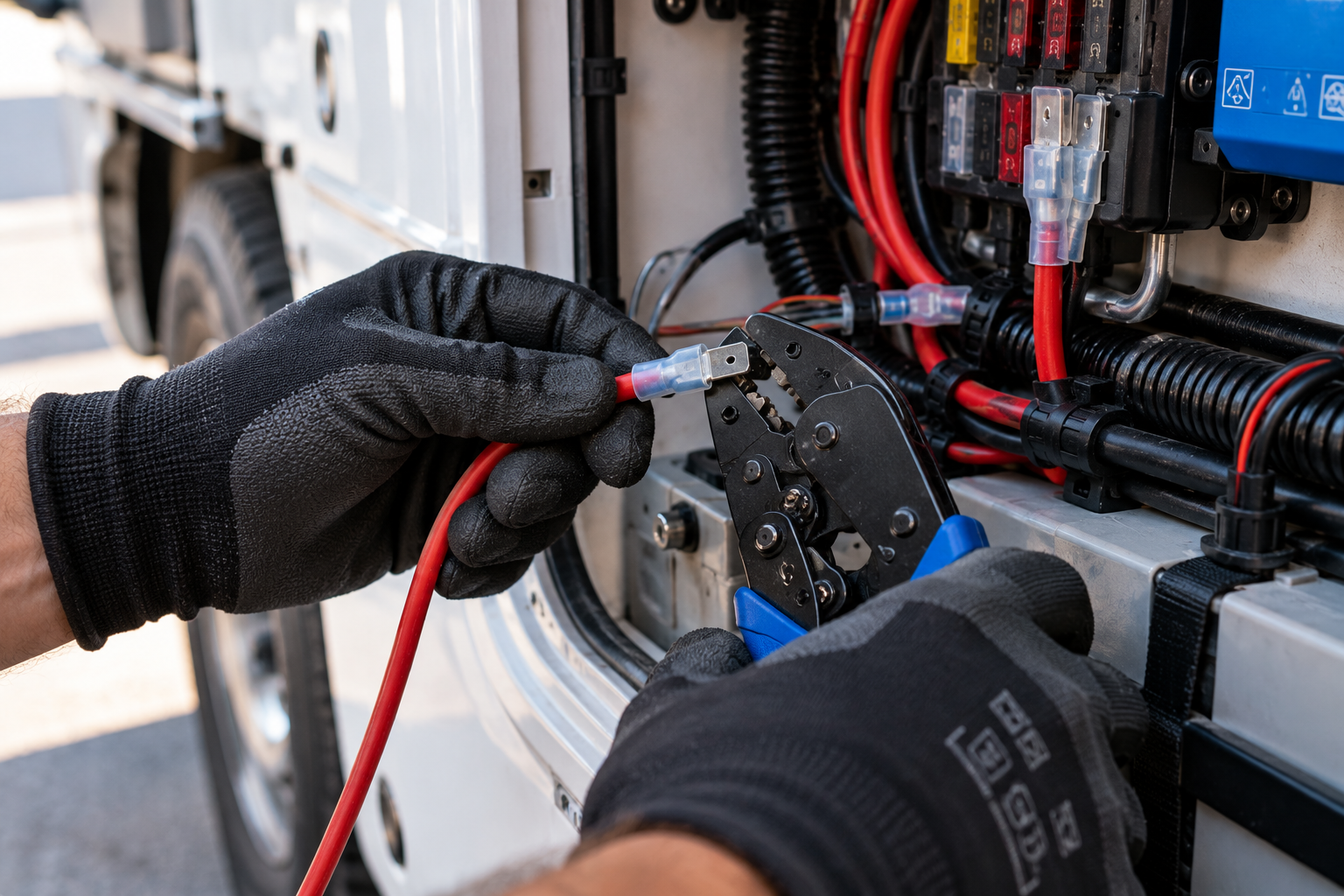

Terminales, conexiones y crimpado profesional

El cable correcto no sirve de mucho si la conexión es mala. En una autocaravana hay vibraciones, cambios de temperatura, humedad, movimientos de muebles y recorridos en zonas estrechas. Los terminales deben ser adecuados para el cable, para el equipo y para el entorno.

En instalaciones de 12 V se utilizan terminales FASTON, terminales de anilla, punteras, bornes y conectores de distintos tipos. Cada uno tiene una función. Un terminal de anilla bien elegido, crimpado y protegido puede soportar mejor una conexión de potencia que una solución improvisada. Un FASTON mal ajustado puede calentarse, perder presión o generar una resistencia localizada.

El crimpado profesional requiere la herramienta adecuada. Aplastar un terminal con una herramienta incorrecta puede dejar el conductor aparentemente sujeto, pero con poca superficie de contacto real. También importan los pares de apriete indicados por el fabricante en bornes, fusibleras, reguladores, inversores o baterías.

Además, el cableado debe quedar protegido frente a rozamientos y vibraciones. Pasamuros, fundas, abrazaderas, tubos corrugados y recorridos bien pensados evitan que un cable termine rozando con una chapa, un canto de mueble o una pieza metálica.

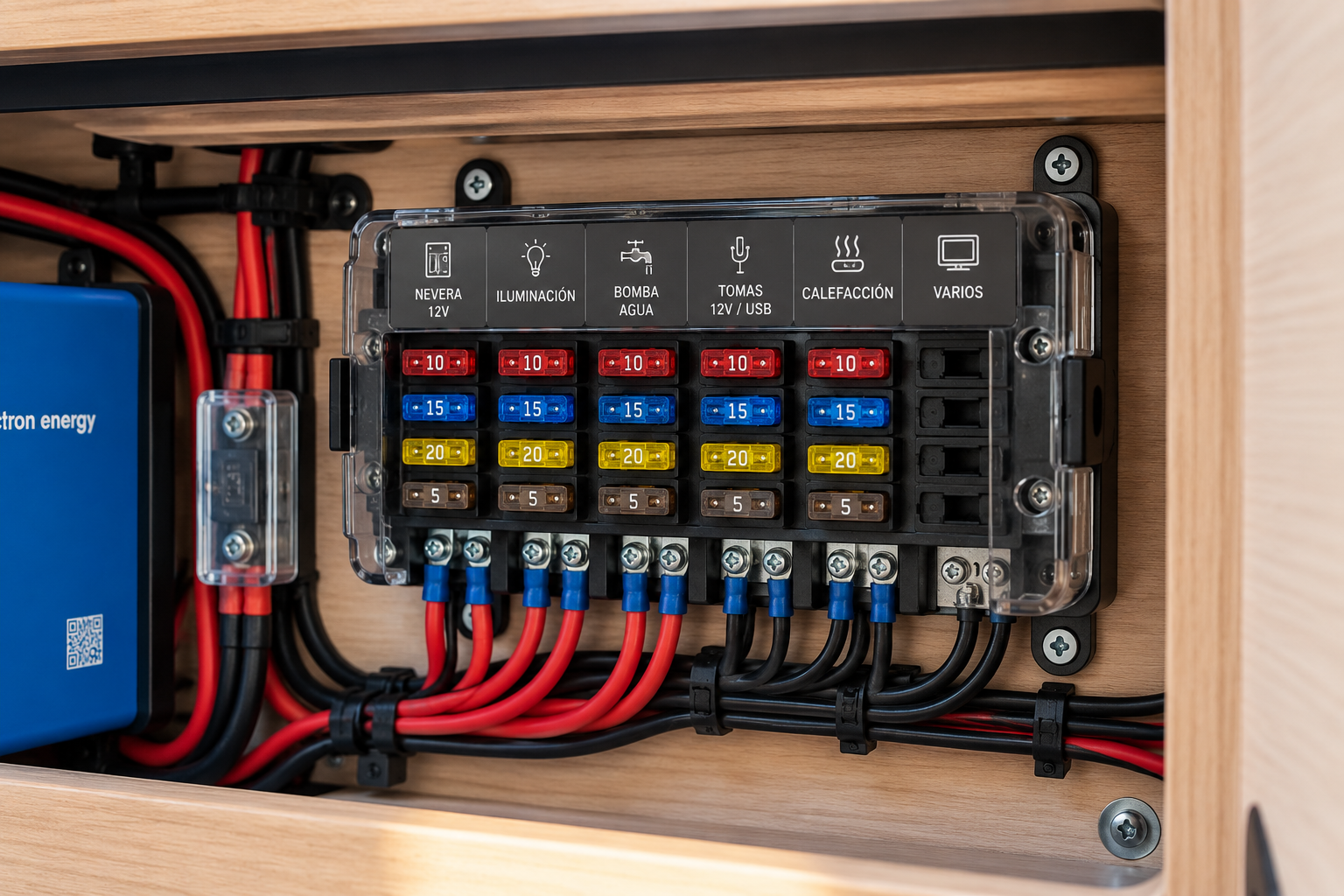

Fusibles y sistemas de protección

Los fusibles no están para proteger el aparato únicamente: su función principal es proteger el circuito y el cableado frente a sobreintensidades y cortocircuitos. Deben seleccionarse según las características del circuito, la sección del cable, la intensidad prevista, la capacidad de corte necesaria y las recomendaciones del fabricante.

La ubicación también es importante. Una protección colocada demasiado lejos de la batería puede dejar un tramo de cable sin proteger. En instalaciones con baterías de litio, inversores, reguladores solares o cargadores DC-DC, conviene revisar qué protecciones exige cada fabricante y cómo deben coordinarse entre sí.

Nunca debería instalarse un fusible de mayor intensidad para solucionar una avería. Si el fusible se funde, está indicando que algo no va bien: un consumo excesivo, un cortocircuito, una conexión defectuosa, un cable dañado o un componente averiado. Aumentar el amperaje sin diagnosticar la causa puede eliminar el aviso y mantener el riesgo.

El BMS de una batería de litio es un elemento fundamental, pero no sustituye las protecciones externas necesarias. El BMS protege la batería dentro de sus límites de diseño; la instalación completa necesita fusibles, seccionadores, cableado correcto y conexiones seguras.

La importancia de respetar las especificaciones del fabricante

Los fabricantes serios publican manuales con requisitos concretos de instalación. Esas indicaciones pueden incluir sección mínima de cable, longitud máxima recomendada, tipo de fusible, ventilación, orientación de montaje, temperatura de trabajo, distancia respecto a otros equipos y condiciones de protección frente a humedad.

Marcas como Victron Energy, Votronic o Dometic tienen gamas amplias y cada modelo puede exigir condiciones distintas. No conviene aplicar una regla general porque un equipo se parezca a otro. Un regulador solar, un cargador DC-DC o un inversor pueden tener bornes, límites térmicos y protecciones recomendadas diferentes según la versión.

Respetar el manual no es una formalidad. Es una parte esencial del trabajo. Permite que el equipo funcione dentro de los parámetros para los que fue diseñado y reduce el riesgo de averías por instalación incorrecta. Las imágenes de componentes dañados que acompañan este artículo son recreaciones ilustrativas de posibles consecuencias de una mala instalación; no deben interpretarse como fallos de una marca concreta.

Instalación de baterías de litio, inversores, reguladores solares y cargadores DC-DC

Baterías de litio

La instalación de baterías de litio ofrece más capacidad útil, menor peso y mejor rendimiento que muchas baterías tradicionales, pero no siempre es una sustitución directa. Hay que revisar cargadores existentes, alternador, relés, secciones de cable, fusibles, ubicación, ventilación y compatibilidad con el sistema de carga.

Inversores

Un inversor convierte la energía de la batería en corriente alterna para alimentar equipos a 230 V. Cuanta más potencia tenga, más exigente será el circuito de 12 V que lo alimenta. La instalación profesional de inversores exige recorridos cortos, cableado calculado, protección adecuada y fijación segura.

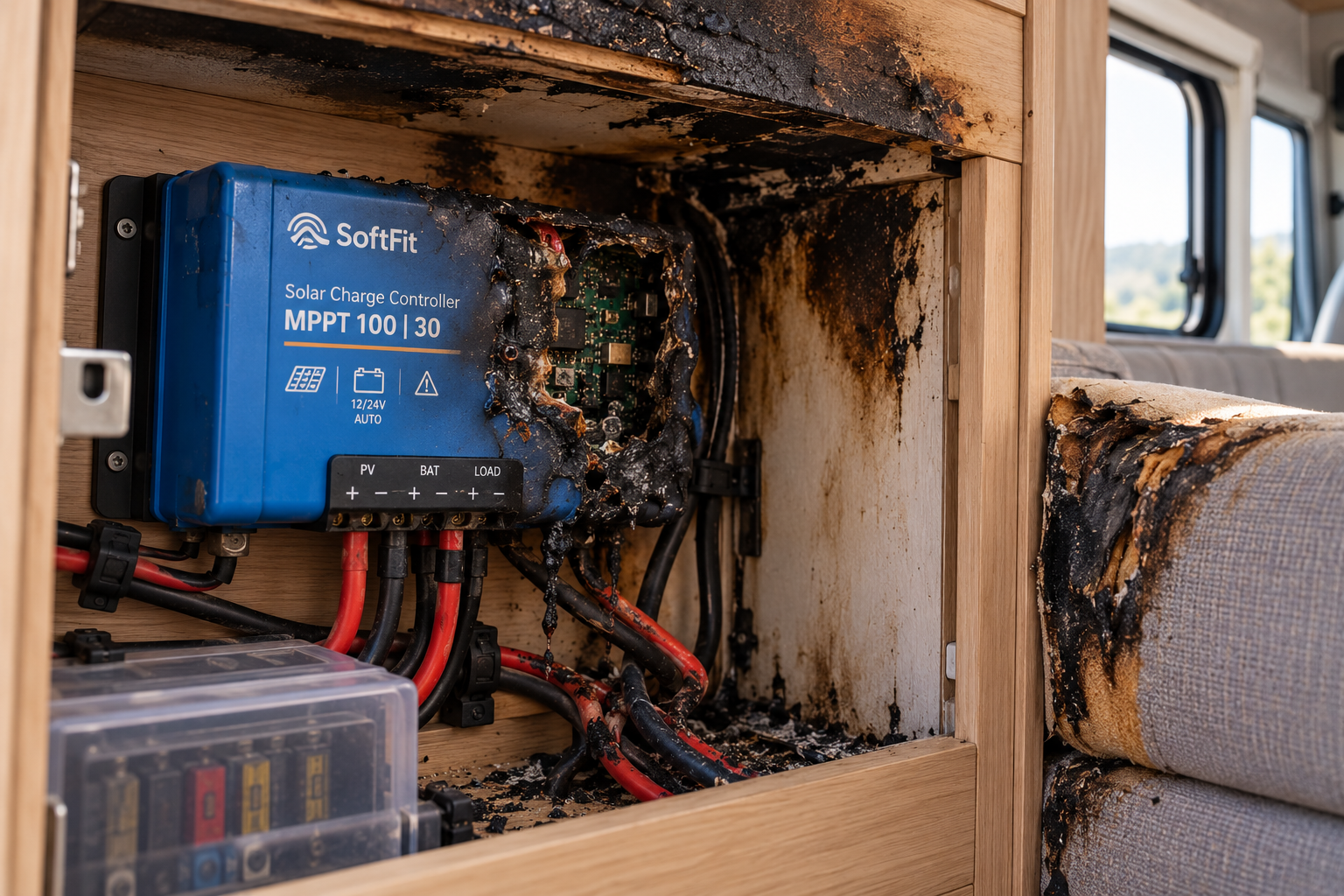

Reguladores solares

La instalación de reguladores solares debe adaptarse a las placas, a la tensión de trabajo, a la batería y al consumo del vehículo. Un regulador mal configurado o conectado con cableado insuficiente puede reducir el rendimiento y aumentar el riesgo de calentamientos.

Cargadores DC-DC

Los cargadores DC-DC permiten cargar la batería auxiliar desde el alternador de forma controlada. Son muy útiles en vehículos modernos, pero requieren comprobar intensidad, cableado, fusibles, señal de activación, compatibilidad con litio y capacidad del sistema original del vehículo.

Instalar un componente nuevo puede obligar a adaptar otros elementos del sistema eléctrico existente. La compatibilidad debe comprobarse antes del montaje, no cuando aparecen las desconexiones o los calentamientos.

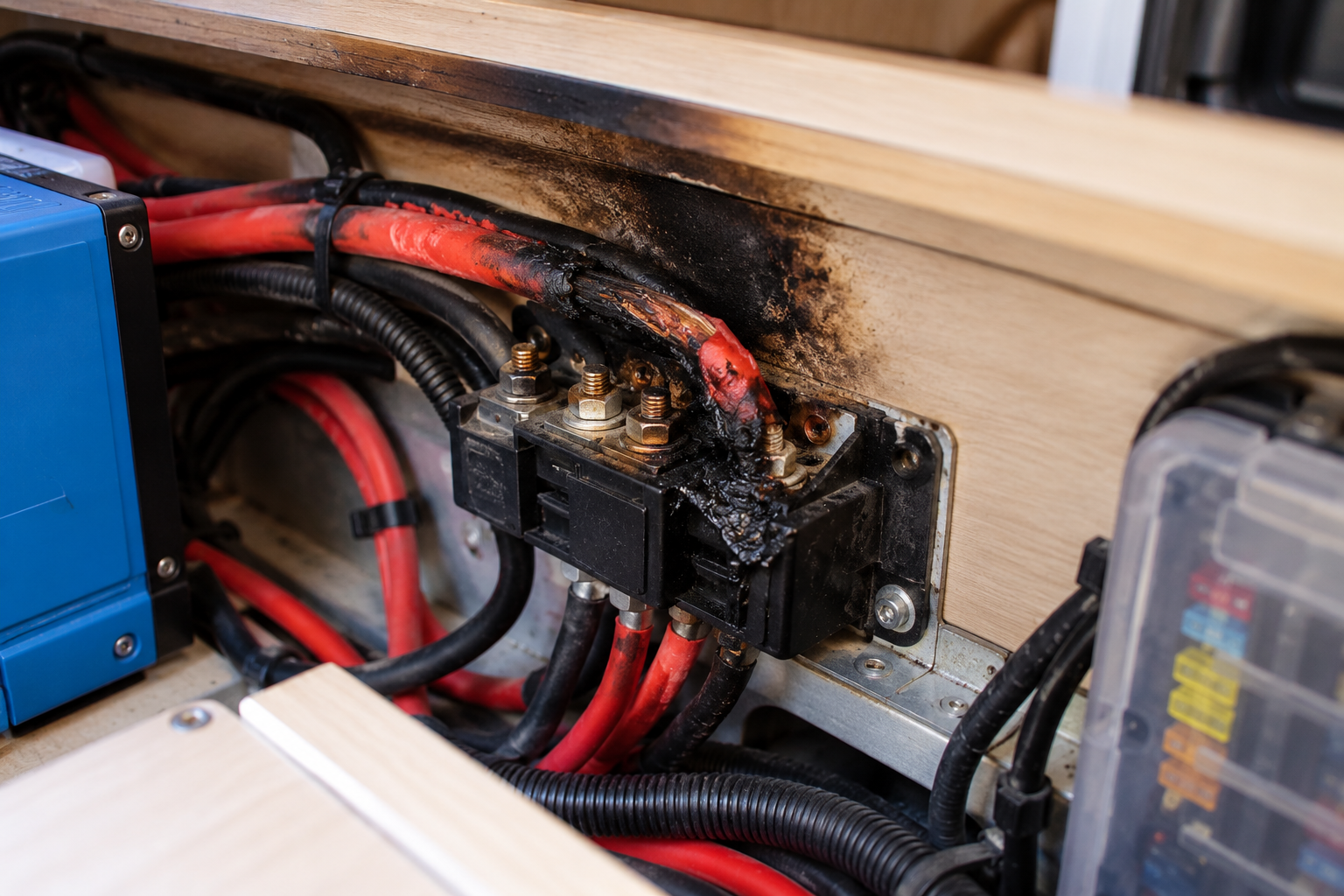

Los riesgos de una instalación eléctrica defectuosa

Una instalación defectuosa puede provocar daños eléctricos de distinta gravedad. Un cable insuficiente puede calentarse. Un terminal flojo puede generar resistencia y temperatura en un punto concreto. Una protección mal elegida puede no actuar cuando debería. Un cable rozado puede terminar provocando un cortocircuito.

En una autocaravana, estos riesgos son especialmente delicados porque los componentes eléctricos conviven con muebles de madera, revestimientos, colchones, asientos, depósitos, aislamientos y elementos plásticos. Un sobrecalentamiento dentro de un arcón o bajo un asiento puede pasar desapercibido hasta que el daño ya es evidente.

Las consecuencias pueden ir desde un equipo averiado hasta deterioro del aislamiento, deformación de conectores, pérdida de alimentación, marcas de quemaduras o incendio. La seguridad eléctrica en caravanas y autocaravanas debe tratarse con el mismo rigor que cualquier otro sistema crítico del vehículo vivienda.

Cuando se habla de riesgo de incendio en autocaravanas, no hay que pensar solo en grandes consumos. A veces el problema nace en una conexión pequeña, en un borne mal apretado o en una protección situada donde no corresponde. Las fotografías de bornes y reguladores dañados son recreaciones ilustrativas para explicar el tipo de riesgo, no pruebas de defectos de fabricación.

Señales que indican que una instalación necesita una revisión

Conviene interrumpir el uso del circuito afectado y solicitar una revisión profesional si aparece alguno de estos síntomas:

• Olor a plástico quemado.
• Cables excesivamente calientes.
• Conectores deformados.
• Fusibles que se funden repetidamente.
• Desconexiones inesperadas.
• Caídas de tensión visibles en pantalla o en el comportamiento de los equipos.
• Marcas de quemaduras.
• Funcionamiento irregular de inversores, reguladores, cargadores o neveras.

No todos estos síntomas significan lo mismo, pero todos merecen atención. Seguir utilizando un circuito que muestra señales de calentamiento o fallo puede agravar la avería.

Diferencias entre una instalación profesional y un montaje improvisado

Una instalación profesional empieza con una evaluación del vehículo. Se revisa qué equipos existen, qué se quiere instalar, dónde están las baterías, por dónde puede pasar el cableado, qué espacio hay para protecciones y qué limitaciones tiene el vehículo.

Después llegan los cálculos: consumos, intensidades, recorridos, secciones, caídas de tensión, fusibles y compatibilidad entre equipos. A partir de ahí se seleccionan materiales, terminales, soportes, protecciones y herramientas adecuadas. El montaje debe quedar ordenado, accesible para mantenimiento y protegido frente a vibraciones, humedad y roces.

El coste de una instalación no depende únicamente del precio del aparato. También incluye mano de obra especializada, materiales de calidad, herramientas de crimpado, comprobaciones, experiencia y responsabilidad técnica. Un presupuesto profesional puede parecer más alto que un montaje rápido, pero aporta seguridad, fiabilidad y durabilidad.

Tabla de problemas habituales

Síntoma	Posibles causas
Cable caliente	Sección insuficiente, consumo excesivo, mala ventilación o conexión defectuosa
Fusible que se funde repetidamente	Cortocircuito, equipo averiado, fusible incorrecto o cable dañado
Conector deformado	Mal contacto, terminal inadecuado, intensidad excesiva o crimpado deficiente
Caída de tensión	Cable demasiado largo, sección insuficiente, batería baja o conexiones con resistencia
Inversor que se apaga	Batería insuficiente, cableado mal dimensionado, pico de consumo o protección actuando
Regulador solar caliente	Mala ubicación, ventilación insuficiente, configuración incorrecta o carga elevada
Olor a quemado	Sobrecalentamiento, aislamiento dañado, borne flojo o componente averiado
Funcionamiento intermitente	Conector flojo, masa deficiente, vibraciones, humedad o protección defectuosa

Estos síntomas orientan la revisión, pero no sustituyen un diagnóstico completo de la instalación.

Preguntas frecuentes

¿Qué sección de cable necesito para una instalación de 12 V?

Depende de la intensidad, la longitud del recorrido, la caída de tensión admisible, el tipo de cable, la protección y el equipo conectado. No existe una sección universal segura para todos los casos.

¿Puede un cable demasiado fino provocar un incendio?

Sí. Si trabaja por encima de sus límites puede calentarse, deteriorar el aislamiento y generar condiciones peligrosas, especialmente cerca de materiales combustibles.

¿Puedo poner un fusible de mayor intensidad?

No como solución a una avería. Antes hay que identificar por qué se funde el fusible y comprobar que la protección corresponde al circuito.

¿Puedo instalar una batería de litio sin cambiar los cables?

A veces sí y a veces no. Hay que revisar cargadores, intensidades, protecciones, secciones, ubicación y compatibilidad del sistema existente.

¿Por qué se calienta un terminal eléctrico?

Puede calentarse por mal crimpado, falta de presión, suciedad, par de apriete incorrecto, terminal inadecuado o exceso de intensidad.

¿Es suficiente el BMS de una batería de litio?

No. El BMS es importante, pero la instalación necesita protecciones externas, cableado correcto y montaje adecuado.

¿Puedo instalar un inversor debajo de un asiento?

Depende del inversor, la ventilación, el espacio, el acceso, la temperatura y las instrucciones del fabricante. No debe instalarse en un hueco cerrado sin estudiar la disipación de calor.

¿Cada cuánto tiempo debo revisar la instalación eléctrica?

Conviene revisarla periódicamente y siempre después de una modificación, una avería, un olor extraño, un fusible fundido repetidamente o la instalación de nuevos equipos.

¿Una modificación eléctrica necesita homologación?

Depende del tipo de modificación, del vehículo y de la normativa aplicable. Lo recomendable es consultar el caso concreto antes de realizar cambios importantes.

Conclusión

Una instalación eléctrica correctamente dimensionada es una inversión en seguridad, fiabilidad y tranquilidad. Permite disfrutar de la autonomía energética sin forzar cables, conexiones, fusibles o equipos más allá de sus límites.

Ahorrar en materiales, protecciones o mano de obra puede generar costes mucho mayores en el futuro: averías, desmontajes, equipos dañados e incluso situaciones de riesgo. En electricidad, lo importante no es solo que algo funcione hoy, sino que siga funcionando de forma segura durante años.
